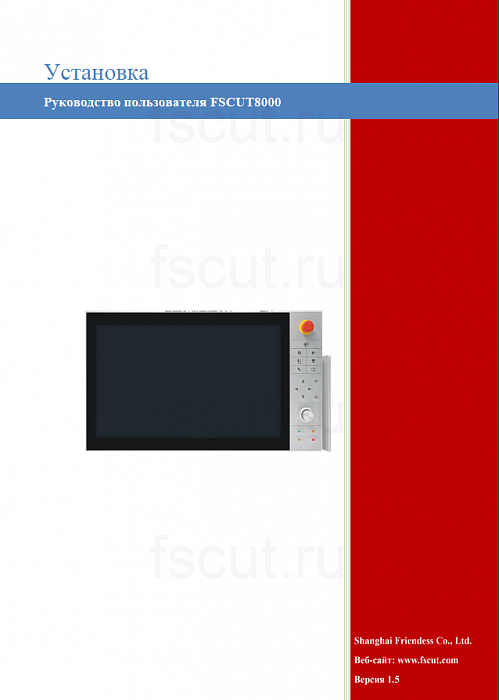

Инструкция

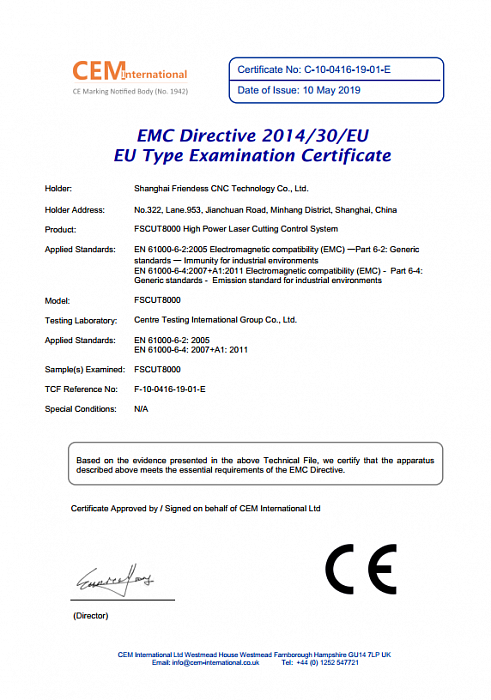

Сертификат

FSCUT8000 - это шинная система EtherCAT, разработанная для волоконного лазера сверхвысокой мощности свыше 8 кВт, отличающаяся простотой установки и настройки, а также полным набором функций. Она поддерживает решения по кастомизации, автоматизации и информатизации, является передовой системой управления лазерной резкой EtherCAT на рынке.

Купить FSCUT8000 от 0 ₽ от ₽

Оформить заявку на заказ

Выбранная модель: FSCUT8000

Заполните форму и наш менеджер свяжется с вами в ближайшее время. Поля отмеченные звездочкой (*), обязательны для заполнения.

Нажимая кнопку вы соглашаетесь с условиями Политики конфиденциальности

Технические данные

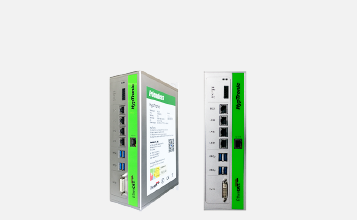

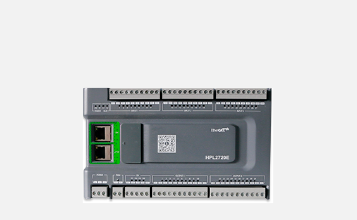

Model	HypTronic		HyPanel		HPL2720E		BCS100E
Hardware	CPU	Intel I5 6440EQ（4-core 3.4GHz）	Panel	21.5 inch 1080P Capacitive multi-touch screen	Load	Overall highest output2.5A	Feature	Maximum acceleration 3G
	Memory	Dual-channel 8G DDR4-2133	Communication	BC-LINK video and data transmission (100m)	Load	Single channel highest output 700mA	Feature	Maximum speed 999mm/s
	Disk	64GB SSD mSATA	Feature	Multi-function rotary knob	Communication	EtherCAT Bus (100M)	Communication	EtherCAT Bus (100M)
	System	64-bit Windows 10 LTSB	Operation	17 operation buttons (include E-Stop)	Accuracy	PWM accuracy：50KHz (0.1%)	Accuracy	0.001mm
Resource	Video	BC-LINK * 1	Data	BC-LINK * 1	Input	Common input * 27
	Video	DVI-D * 1	Button	Button * 15	Input	NPN type (3PNP)
	LAN	EtherCAT * 1	Knob	Knob * 1	Output	DA * 4
	LAN	EtherNET *3	E-stop	E-STOP * 1		PWM * 1PWM * 1
	USB	USB 3.0 * 4	USB	USB 2.0 * 2		Common output * 20
					Thyristor 24V output
Power supply	Voltage	DC 24V	Voltage	DC 24V	Voltage	DC 24V	Voltage	DC 24V
Power supply	Current	4A	Current	3A	Current	3.5A	Current	1A
Other	Pre-install RTOS real time system		Support up to 100m USB and display signal of stable transmission		Support up to 32 I/O slave-station extension		PRECITEC laser head can work with BCS100E-PRO height controller

Преимущества

Контроль производительности

Технология BC-Link позволяющая передавать сигналы на расстояние до 100 м.

Самонастройка PID: нажмите, чтобы завершить настройку PID для серводвигателя, теоретическая точность управления в пределах ±0,01 мм.

Поддержка управления лазера и лазерной головки по замкнутому контуру EtherCUT.

Контроль крутящего момента для сокращение ударов, коррекция ошибок положения приводов Y, обход препятствий при движении, интеллектуальный подъем головы "лягушачьим прыжком".

Точность: теоретическая точность траектории ±0,005 мм, точность позиционирования 0,01 мм, точность изменения положения 0,01 мм.

Максимальное ускорение 5G, максимальная скорость вращения одного шпинделя 300 м/мин.

ОСРВ

Применение асимметричного алгоритма ускорения и замедления, уменьшение воздействия вибрации на станок и продление срока службы.

Контроллер регулировки высоты EtherCAT BCS100-E обеспечивает надежную работу при отслеживании расстояния от головы до заготовки.

Функции

Технологии: несколько решений для пробития металла разной толщины; удаление шлаков при пробитии; подавление вибрации; газовый контроль с замкнутым контуром; технология раздельного нанесения слоев для резки разных деталей — все это расширяет производственные возможности вашего станка.

Обнаружение остатка материала, для последующего размещения чертежа. Резка на остатке материала.

Поиск кромки - высокая скорость поиска до 500 мм/с, а также дополнительные шаблоны поиска кромок в соответствии с вашими производственными потребностями.

Поддержка разных форматов файлов. Возможность создания в программе DXF и G-кода; поддерживает быструю обработку файлов LXDS и NRP, сгенерированных CypNest.

Интуитивно понятный интерфейс

Поддержка производства рулонной подачи, широкоформатного производства и решений для комбинированной резки листов и труб.

Удобное обслуживание: поддержка коррекции фокуса, функция проверки оптики на фотобумаге , функции мониторинга осциллографа.

Цифровизация: возможность обеспечить доступ к Laser Cloud и MES для сбора данных о состоянии станка, чтобы информировать персонал технического обслуживания.

Вспомогательные функции: быстрая обрезка остатков листа, автоматическая очистка сопла, автоматическая смазка направляющих, устройство для смены столов, пылеулавливатель.

Примечание

Широко используется на фабриках по изготовлению листового металла, линиях автоматизации и крупных производственных станциях.
