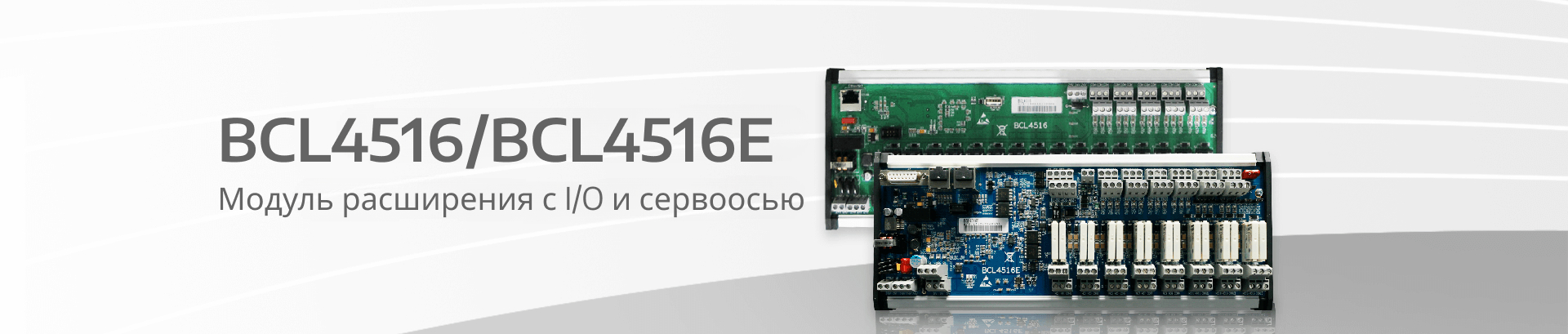

BCL4516 и BCL4516E - это модули расширения ввода/вывода, предназначенные для системы управления FSCUT. BCL4516E также предоставляет один дополнительный порт управления сервоприводом и два канала вывода цифро-аналогового сигнала. Применяются в системах смены столов и автоматической загрузки/выгрузки.
Купить BCL4516/BCL4516E от 0 ₽ от ₽
Технические данные
| Пункт Хар-ка | BCL4516 I/O Extend Board | BCL1501 Extend Board | ||
|---|---|---|---|---|
| Модель |
BCL4516
|
BCL4516E
|
BCL1501A
|
BCL1501B
|
| Программное обеспечение |
CypCut, CypTube, TubePro
|
|||
| Система |
FSCUT2000,3000,4000
|
FSCUT2000,3000,4000,5000
|
FSCUT1000,2000,3000
|
|
| Применение |
Расширение I/O
|
Расширение порта серводвигателя, DA, IO
|
Дублирование одиночного выхода серводвигателя и переключение между двумя выходами
|
Дублирование одиночного выхода серводвигателя в два синхронизированных канала выхода
|
| Интерфейс |
RJ45
|
I/O
|
I/O
|
|
| Питание |
24V DC/1A
|
24V DC/2A
|
Нет
|
|
| Вход |
15 входов: активный с низким уровнем
|
18 входов: 24V, активный с низким уровнем
IN1-IN6 поддерживают перемычку для активации на высоком уровне
2 AD: 0-10V
|
1 канал ввода серводвигателя
2 канала начальной и конечной установки
|
1 канал ввода серводвигателя
|
| Выход |
16 реле: 30V DC/2A
|
16 реле: 30V DC/ 2A
2 DA: 0~10V
1 PWM: 5V/24V по выбору
1 серводвигатель: 600кГц
|
2 канала выхода серводвигателя
|
2 канала выхода серводвигателя: поддержка нормально открытого и нормально закрытого, переключение
активного уровня/пассивного уровня
|
| Функциональные особенности |
|
|
|
|
| Аксессуары |
Кабель LAN: LAN-3X/7X/17X
Гигабитный коммутатор: TL-SG1008+ (опционально)
|
Серводвигательный кабель: C15-0.6/1.5
|
||
| Размер |
315мм*127.8мм
|
110.5мм*127.8мм
|
110.5мм*127.8мм
|
|
| Рабочая среда |
Температура: 0-55℃
|
|||
|
Влажность: 5%-95% (без конденсации)
|
||||
