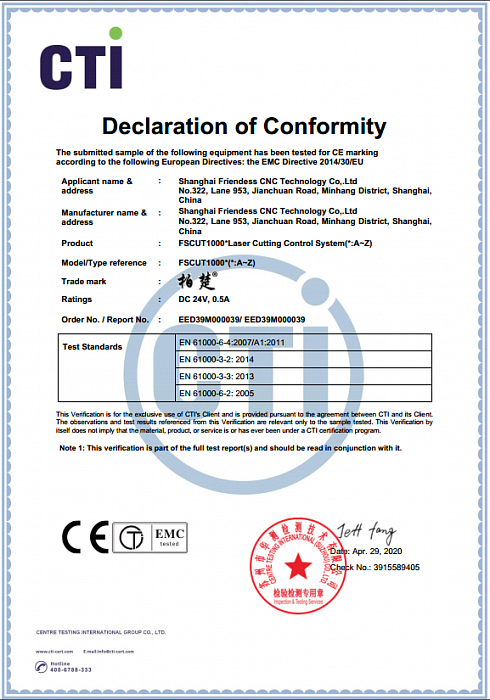

Сертификат

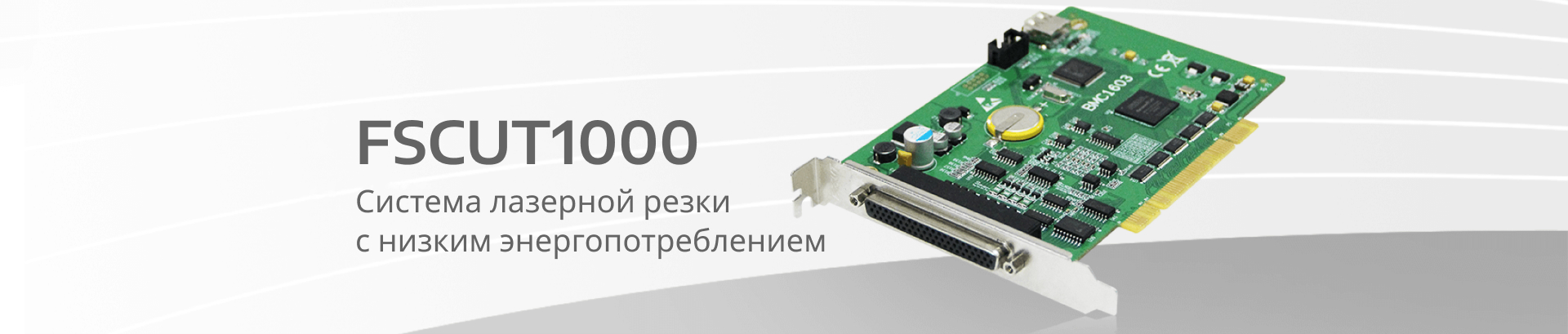

Серия FSCUT1000 — это недорогое решение для волоконной лазерной резки для станков с малым диапазоном мощности лазера. FSCUT1000 упрощен по сравнению с системой FSCUT2000, он объединяет блок управления движением и контролем высоты в одном и представляет собой экономичную систему управления лазерной резкой.

Купить FSCUT1000 от 0 ₽ от ₽

Оформить заявку на заказ

Выбранная модель: FSCUT1000

Заполните форму и наш менеджер свяжется с вами в ближайшее время. Поля отмеченные звездочкой (*), обязательны для заполнения.

Нажимая кнопку вы соглашаетесь с условиями Политики конфиденциальности

Технические данные

Модель

FSCUT1000

Контрольная карта

BMC1603

Плата ввода/вывода

BCL4562

Управления двигателем

Импульсный выход по осям X/Y1/Y2, максимальная частота 3 МГц

Аналоговый выход оси Z, -10 ~ + 10 В

Обратная связь с энкодером доступа по осям X/Y/Z, максимальная частота дискретизации 10 МГц

Выделенные входы

6 предельных входов: оси X/Y1/Z +/- предел

Общие выходы

8 выходов: релейный выход, 30 В постоянного тока/5 А

Программное обеспечение

Программное обеспечение CypOne для управления лазерной резкой

Тип интерфейса

32-битная шина PCI, 132 МБ/с.

Источник питания

24 В постоянного тока/2 А

Рабочая среда

Температура: 0-55 °C

Влажность: 5–95 % (без конденсации)

Выделенные выходы

2 выхода DA: 0–10 В, 50 мА.

1 выход ШИМ: 5 В/24 В (опция), точность 5 кГц (0,1%)

Общие входы

6 входов: активный низкого уровня, поддерживает NO и NC;

Преимущества

Техника резки

Поддержка двухэтапной техники пирсинга.

Поддержка лазерных брендов Raycus, Max, Mars и т. д.

Поддержка функций Fly-cut, Frog-leap, регулировки автофокуса и двойного челнока.

Не поддерживаются расширенные функции, включая поиск кромки заготовки, автоматическое размещение и т. д.

Не поддерживаются расширенные технические функции, включая точку охлаждения, кольцевую траекторию для заостренной заготовки, облегчение изгиба и т. д.

Контроль производительности

Точность траектории 0,05 мм, точность положения 0,01 мм.

Максимальная скорость резки 100 м/мин, максимальная скорость перемещения 100 м/мин.

Максимальное ускорение 1G.

Не поддерживается сигнализацию об ошибке положения портала с двумя приводами и компенсацию ошибки шага винта.

Примечание

Широко применяется в рекламной индустрии и на станках для лазерной резки малой мощности мощностью до 3000 Вт, которые в основном используются в производстве тонких металлических листов.

Компоненты

BCL-AMP Предусилитель

Кол-во：1

WKB Беспроводной пульт ДУ

Кол-во：1

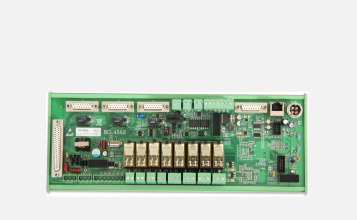

BCL4562 Клеммная колодка ввода/вывода

Кол-во：1

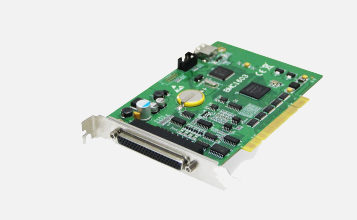

BMC1603 Плата управления PCI

Кол-во：1

Аксессуары

HC-15/HC-20 Кабель 4-pin

Кол-во：1

LAN-3X/LAN-0.3X/1X/7X/17X Сетевой кабель

Кол-во：1

SPC-140/SPC-180/140B/180B RF кабель

Кол-во：1

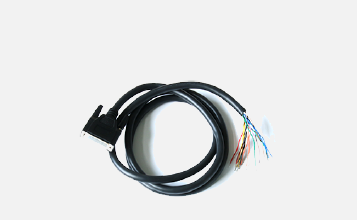

C15-1.5/2.5/4 Сервокабель

Кол-во：1

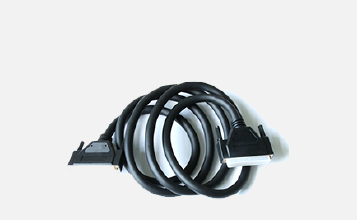

C62-2/5/10 Кабель 63-pin

Кол-во：1

CypOne

CypOne - это экономичное решение, разработанное для рекламной индустрии, где в основном производятся тонкие металлические детали. Оно подходит для лазерных машин низкой мощности и обладает широкой функциональностью, включая создание чертежей, генерацию траектории, управление фокусом лазера и т.д.

V6.1.729.2

Подробнее Скачать

CypNest

Программное обеспечение для раскладки деталей CypNest разработано для системы лазерной резки листового материала CypCut/HypCut. Оно обладает передовыми функциями редактирования чертежей, генерации траектории, создания аналитических отчетов и др.

CypNest 2023V1.9

Подробнее Скачать
