Технические данные

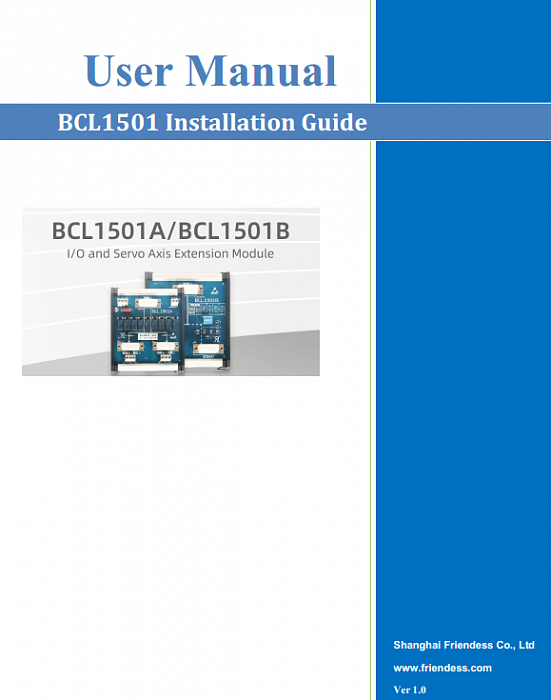

Инструкция

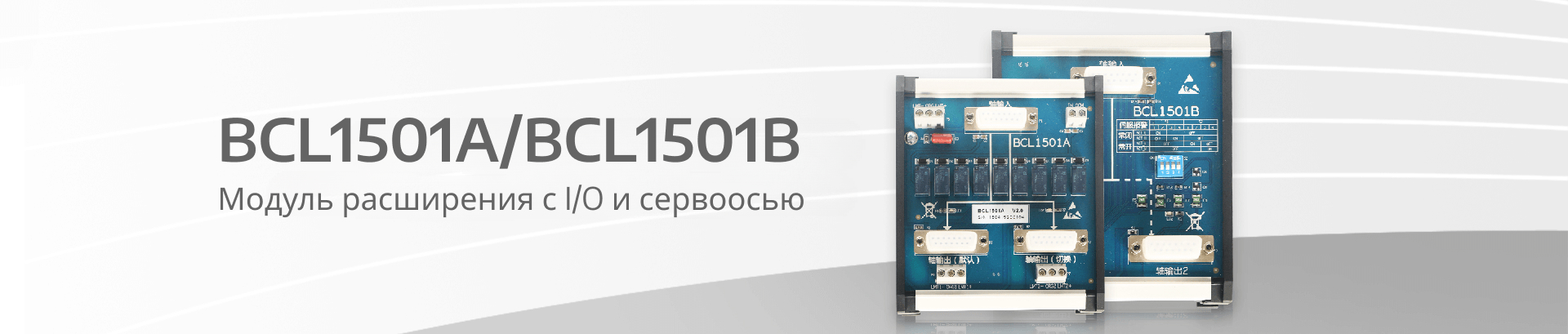

BCL1501A/1501B представляют собой модули расширения для дополнительных выходов сервоприводов и переключения осей в комбинированных станках. BCL1501B используется для дублирования одного порта управления сервопривода на два синхронизированных порта управления сервоприводами.

Купить BCL1501A/1501B от 0 ₽ от ₽

Оформить заявку на заказ

Выбранная модель: BCL1501A/1501B

Заполните форму и наш менеджер свяжется с вами в ближайшее время. Поля отмеченные звездочкой (*), обязательны для заполнения.

Нажимая кнопку вы соглашаетесь с условиями Политики конфиденциальности

Технические данные

Пункт Хар-ка	BCL4516 I/O Extend Board		BCL1501 Extend Board
Модель	BCL4516	BCL4516E	BCL1501A	BCL1501B
Программное обеспечение	CypCut, CypTube, TubePro
Система	FSCUT2000,3000,4000	FSCUT2000,3000,4000,5000	FSCUT1000,2000,3000
Применение	Расширение I/O	Расширение порта серводвигателя, DA, IO	Дублирование одиночного выхода серводвигателя и переключение между двумя выходами	Дублирование одиночного выхода серводвигателя в два синхронизированных канала выхода
Интерфейс	RJ45		I/O	I/O
Питание	24V DC/1A		24V DC/2A	Нет
Вход	15 входов: активный с низким уровнем	18 входов: 24V, активный с низким уровнем IN1-IN6 поддерживают перемычку для активации на высоком уровне 2 AD: 0-10V	1 канал ввода серводвигателя 2 канала начальной и конечной установки	1 канал ввода серводвигателя
Выход	16 реле: 30V DC/2A	16 реле: 30V DC/ 2A 2 DA: 0~10V 1 PWM: 5V/24V по выбору 1 серводвигатель: 600кГц	2 канала выхода серводвигателя	2 канала выхода серводвигателя: поддержка нормально открытого и нормально закрытого, переключение активного уровня/пассивного уровня
Функциональные особенности	Поддержка программатора для смены заготовок Поддержка редактирования программатора Ethernet, Plug and Play	Поддержка управления серводвигателем с автоматической фокусировкой Поддержка программатора для смены заготовок Применение протокола EtherCAT, поддержка расширения нескольких плат	Применяется в расширении серводвигателей и переключении в комбинированной машине Два выхода не могут работать одновременно	Дублирование одного выхода серводвигателя в два канала выхода
Аксессуары	Кабель LAN: LAN-3X/7X/17X Гигабитный коммутатор: TL-SG1008+ (опционально)		Кабель серводвигателя: C15-0.6/1.5
Габариты	315мм*127.8мм		110.5мм*127.8мм	110.5мм*127.8мм
Рабочая среда	Температура: 0-55℃
Рабочая среда	Влажность: 5%-95% (без конденсации)
