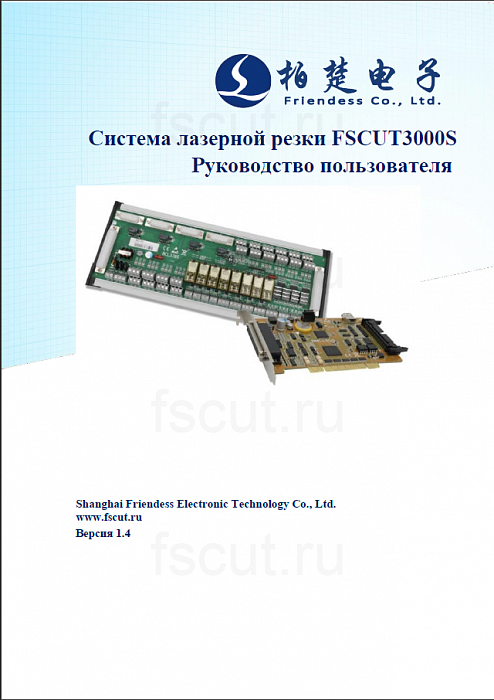

Инструкция

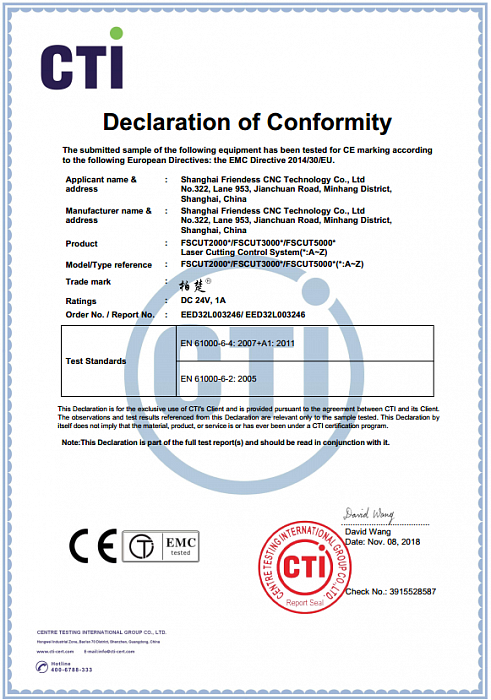

Сертификат

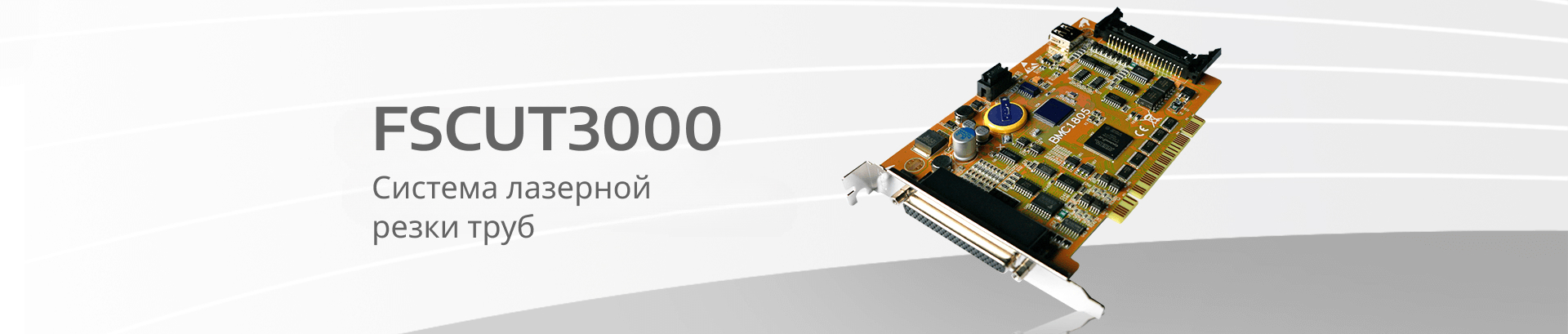

Система FSCUT3000S предназначена для управления резкой труб, поддерживает треугольные, круглые, овальные, эллиптические, округлые формы и производство стальных профилей формы T/U/H/L.

Купить FSCUT3000S от 0 ₽ от ₽

Оформить заявку на заказ

Выбранная модель: FSCUT3000S

Заполните форму и наш менеджер свяжется с вами в ближайшее время. Поля отмеченные звездочкой (*), обязательны для заполнения.

Нажимая кнопку вы соглашаетесь с условиями Политики конфиденциальности

Технические данные

Модель

FSCUT3000S

Контрольная карта

BMC1805

Плата ввода/вывода

BCL3766

Управления двигателем

Импульсный выход по оси X/Y1/Y2/W, максимальная частота 3 МГц

Обратная связь с энкодером доступа по осям X/Y1/Y2, максимальная частота дискретизации 10 МГц

Порт оси W можно назначить поворотной оси или блоку автофокусировки.

Выделенные входы

8 предельных входов: положительный и отрицательный предел для оси X/Y1/Y2/W.

4 исходных входа: начало оси X / Y1 / Y2 / W

Общие выходы

8 релейных выходов, нагрузка 250 В переменного тока/5 А, 30 В постоянного тока/5 А

12 тиристорных выходов, 24 В пост. тока/500 мА

Программное обеспечение

Программное обеспечение для резки труб Tube Pro/ программное обеспечение для резки листов CypCut

Тип интерфейса

32-bit PCI bus, 132MB/S

Источник питания

24В постоянного тока / 2А

Рабочая среда

Температура: 0-55 ℃

5%-95% (без конденсации)

Выделенные выходы

2 DA: 0~10 В, 50 мА

1 PWM с напряжением 5 В/24 В (опция), точность 5 кГц (0,1%)

Общие входы

15 входов: 12 активных низкого уровня, 3 входа могут переключаться по проводам на активный высокий уровень.

Преимущества

Техника резки

Поддержка смещения центра трубы при производстве для повышения точности резки сквозных отверстий.

Поддержка резки стальных каналов.

Поддержка отдельной техники для резки углов.

Поддержка процесса автоматической загрузки/разгрузки, цикла производства и автоматической подачи трубок.

Поддержите все функции системы FSCUT2000.

Контроль производительности

Разомкнутая система управления, алгоритмы управления движением Friendsess 5-го поколения.

Точность траектории 0,02 мм, точность позиционирования 0,001 мм, повторяемость 0,003 мм.

Доступ к энкодеру в режиме реального времени для сравнения команд и траекторий станка.

Примечание

Применяется в станках для резки труб или комбинированного изготовления трубных листов. Широко используется в производстве мебели, витринных полок, архитектуры и спортивного инвентаря.

Компоненты

WKB Беспроводной пульт ДУ

Кол-во：1

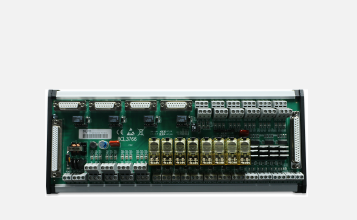

BCL3766 Плата ввода-вывода

Кол-во：1

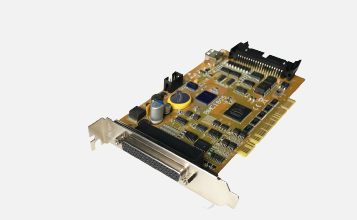

BMC1805 Плата управления PCI

Кол-во：1

Аксессуары

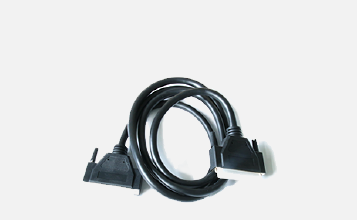

C37-2/5/10 Контактный кабель 37

Кол-во：1

C15-1.5/2.5/4 Сервокабель

Кол-во：1

C62-2/5/10 Кабель 63-pin

Кол-во：1

TubesT-Lite

TubesT-Lite - это бесплатное программное обеспечение для генерации траектории инструмента для системы лазерной резки труб FSCUT. Оно разработано для CypTube/TubePro, позволяет импортировать детали из внешних файлов формата IGS, создавать детали стандартных форм и автоматизирует раскладку.

V1.27.1

Подробнее Скачать

TubePro

TubePro разработан для профессиональной резки труб, а также поддерживает производство профилей различных форм. Совместим с программным обеспечением для раскладки TubesT, подходит для создания продвинутых траекторий резки, предназначен как для стандартных, так и для специальных производственных задач.

V7.29.210.10

Подробнее Скачать

TubesT

TubesT - это 3D программное обеспечение для резки труб, разработанное для системы CypTube/TubePro. От создания и редактирования чертежей до полной компенсации, стратегической резки и создания отчетов, TubesT поможет удовлетворить и превзойти ваши производственные потребности.

V7.1.45.3

Подробнее Скачать
